熱套式熱電偶（熱電阻）
|
|
熱套式熱電偶（熱套式熱電阻）主要用于測量蒸汽管道及鍋爐溫度，特別是具有高溫高壓的場合。
熱套式熱電偶（熱套式熱電阻）采用熱套保護套管與熱電偶（熱電阻）分離組合方式，使用時用戶可將熱套式保護套管焊接在設備或者管道上，然后再裝上熱電偶（熱電阻）就可以使用，優點是提高了保護管的工作壓力與使用壽命，又方便于熱電偶（熱電阻）的維修更換，熱套保護管采用整體與深盲孔加工技術，保護管的端部不用焊接，從而提高了熱套保護管的強度和使用壽命。
我公司提供的熱套式熱電偶（熱電阻）有以下幾種不同結構域安裝方式，用戶可根據不同的溫度、壓力及現場使用來選擇合適的熱套式熱電偶產品。
一、熱套式熱電偶（熱電阻）
1、

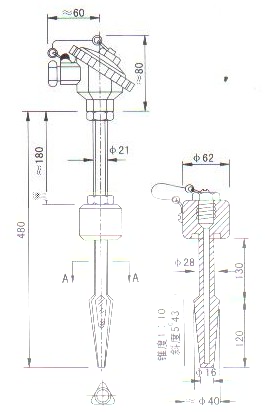

產品結構圖
2、參數
| 名 稱 |
型 號 |
分度號 |
測溫范圍 |
公稱壓力 |
流 速 |
保護管材料 |
單支熱電偶 |
WRNR-01 |
K |
0~600℃ |
≤29.4MPa |
≤100m/s |
1Cr18Ni9Ti |
WRER-01 |
E |
雙支熱電偶 |
WRNR2-01 |
K |
WRER2-01 |
E |
二、煙道、風道熱電偶（熱電阻）
1、
用途通常使用在煙道和風道上測溫。
2、
產品結構圖
3、參數
| 名 稱 |
型 號 |
分度號 |
測溫范圍 |
公稱壓力 |
保護管材料 |
單支熱電偶 |
WRNR-12 |
K |
0~800℃ |
≤9.8MPa |
1Cr18Ni9Ti |
WRER-12 |
E |
雙支熱電偶 |
WRNR2-12 |
K |
WRER2-12 |
E |
單支熱電阻 |
WZP-12 |
Pt100 |
-200~500℃ |
雙支熱電阻 |
WZP2-12 |
三、高溫高壓熱電偶（熱電阻）
1、用途：通常適用于高溫高壓或者高壓的場合。
2、

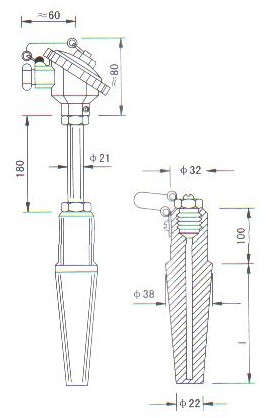

產品結構圖
3、參數
名 稱 |
型 號 |
分度號 |
測溫范圍 |
流 速 |
保護管材料 |
單支熱電偶 |
WRNR-13 |
K |
0~800℃ |
≤100m/s |
0Cr18Ni12M02Ti |
WRER-13 |
E |
雙支熱電偶 |
WRNR2-13 |
K |
WRER2-13 |
E |
單支熱電阻 |
WZP-13 |
Pt100 |
-200~500℃ |
雙支熱電阻 |
WZP2-13 |
本產品置入長度l(mm)：50 100 150
四、中溫中壓熱電偶（熱電阻）
1、
產品結構圖
2、參數
| 名 稱 |
型 號 |
分度號 |
測溫范圍 |
公稱壓力 |
流 速 |
保護管材料 |
單支熱電偶 |
WRNR-14 |
K |
0~800℃ |
≤29.4MPa |
≤100m/s |
1Cr18Ni9Ti |
WRER-14 |
E |
雙支熱電偶 |
WRNR2-14 |
K |
WRER2-14 |
E |
單支熱電阻 |
WZP-14 |
Pt100 |
-200~500℃ |
雙支熱電阻 |
WZP2-14 |
置入長度l(mm)：50 100 150 200 250 300
五、低溫低壓熱電偶（熱電阻）
1、產品結構圖
2、參數
| 名 稱 |
型 號 |
分度號 |
測溫范圍 |
公稱壓力 |
流 速 |
保護管材料 |
單支熱電偶 |
WRNR-15 |
K |
0~800℃ |
≤2MPa |
≤9m/s |
保護管（III）
M33*2 |
WRER-15 |
E |
雙支熱電偶 |
WRNR2-15 |
K |
WRER2-15 |
E |
單支熱電偶 |
WRNR-15A |
K |
保護管（IV）
ZG1″（NPT1″） |
WRER-15A |
E |
雙支熱電偶 |
WRNR2-15A |
K |
WRER2-15A |
E |
單支熱電阻 |
WZP-15 |
Pt100 |
-200~500℃ |
M33*2 |
雙支熱電阻 |
WZP2-15 |
單支熱電阻 |
WZP-15A |
ZG1″（NPT1″） |
雙支熱電阻 |
WZP2-15A |
保護管材質：1Cr18Ni9Ti
置入長度l(mm)：50 100 150 200 250 300 350 400 450 500
六、法蘭連接熱套熱電偶（熱電阻）
1、

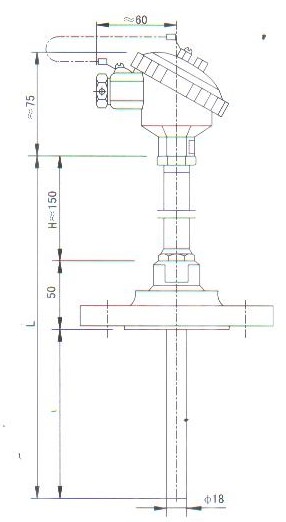

產品結構圖
2、參數
| 名 稱 |
型 號 |
分度號 |
測溫范圍 |
公稱壓力 |
流 速 |
保護管材料 |
單支熱電偶 |
WRN-4318 |
K |
0~800℃ |
4MPa |
≤80m/s |
1Cr18Ni9Ti |
WRE-4318 |
E |
0~600℃ |
雙支熱電偶 |
WRN2-4318 |
K |
0~800℃ |
WRE2-4318 |
E |
0~600℃ |
單支熱電阻 |
WZP-4318 |
Pt100 |
-200~500℃ |
雙支熱電阻 |
WZP2-4318 |
置入長度l(mm)：50 100 150 200 250 300 350 400 450 500

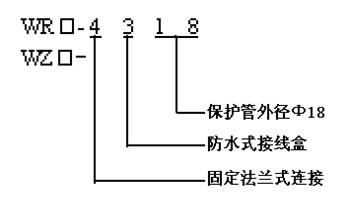

3、型譜
七、錐形管法蘭連接熱套熱電偶（熱電阻）

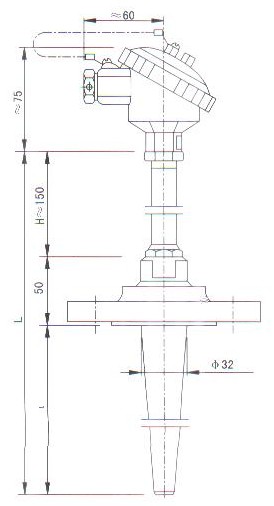

1、產品結構圖
2、
參數
名 稱 |
型 號 |
分度號 |
測溫范圍 |
公稱壓力 |
流 速 |
保護管材料 |
單支熱電偶 |
WRN-43C |
K |
0~800℃ |
4MPa |
≤80m/s |
1Cr18Ni9Ti |
WRE-43C |
E |
0~600℃ |
雙支熱電偶 |
WRN2-43C |
K |
0~800℃ |
WRE2-43C |
E |
0~600℃ |
單支熱電阻 |
WZP-43C |
Pt100 |
-200~500℃ |
雙支熱電阻 |
WZP2-43C |
置入長度l(mm)：50 100 150 200 250

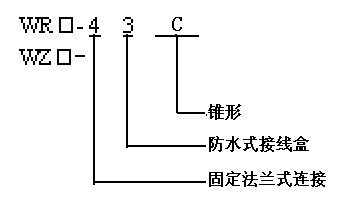

3、型譜
|
|
