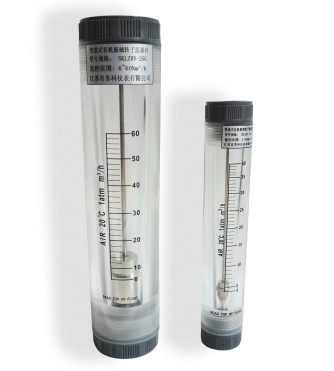

SKLZBY-G系列管道式有機玻璃轉子流量計是一種以有機玻璃為主體的新型流量計，用于測量水或者氣體的流量。它的特點是外形美觀、重量輕、清晰度高、不易破例、使用壽命長。
管道式有機玻璃轉子流量計技術參數
型號 |
測量范圍 |
接口螺紋 |
精度 |
GPM(液體) |
LPM(液體) |
Nm3/h（氣體） |
SKLZBY-10G |
|
5-45LPH
6-60LPH
10-100LPH
16-160LPH |
|
外G1/2’’ |
±4% |
SKLZBY-15G |
0.1-1 |
0.5-4 |
0.8-8 1-10
1.6-16 2.5-25
4-40 |
內G1/2’’ |
0.2-2 |
1-7 |
0.5-5 |
1.8-18 |
1.5-9 |
400-2000LPH |
SKLZBY-20G |
1-10 |
4-36 |
6-60 |
內G3/4’’ |
|
100-1000LPH |
SKLZBY-25G
SKLZBY-40G |
1-10 |
4-36 |
6-60 10-100
15-140 16-160
25-250 35-350
80-400 |
25G 內G1’’
40G外G1 1/2” |
1-15 |
5-60 |
2-20 |
10-70 |
5-30 |
20-100 |
5-40 |
20-150 |
5-45 |
20-170 |
20-60 |
80-220 |
SKLZBY-50G |
20-80 |
80-300 |
100-500
120-600
300-850
400-1200
500-1400 |
內、外G2” |
20-100 |
80-360 |
40-120 |
150-450 |
50-150 |
190-560 |
60-200 |
220-750 |
SKLZBY-G系列流量計技術參數
SKLZBY-G系列面板式流量計外型尺寸
型號 |
尺寸 (mm) |
A |
B |
C |
SKLZBY-15G |
210 |
180 |
32 |
SKLZBY-20G |
278 |
236 |
45 |
SKLZBY-25G |
265 |
235 |
51 |
SKLZBY-40G |
306 |
235 |
51 |
SKLZBY-50G |
380 |
270 |
75 |
注：
①LZBY有機玻璃轉子流量計耐溫<70℃，耐壓0.4Mpa.
②無接咀表示流量計本體螺紋尺寸，有接咀表示流量計接咀外螺紋尺寸。
③特殊規格、流量經雙方協商確認可按用戶需求定制。
