一、概述
XTRM系列溫度遠傳監測儀是最多能測量監視四個溫度點的檢測儀表,其系列產品有2路、3路、及4路, 溫度遠傳監測儀采用Pt100熱電阻測溫,輸出信號為四個測溫回路中溫度最高的一個點,并以4~20mA的二線制標準電流信號輸出,同時,溫度遠傳監測儀采用LED數碼管顯示,平時工作狀態指示各個回路最高一點的溫度,若用戶在需要時可以通過面板上的按鍵,任意觀看各點的溫度,本儀表主要用于多點溫度測量監視以及需報警的各種場合,由于它采用二線制輸出,輸入、輸出電磁隔離,因而具有很強的抗干擾能力.本產品采用ABS工程塑料外殼或鋁合金外殼,防爆、防塵、防水結構,適合環境比較惡劣的場合。
二、溫度遠傳監測儀主要技術指標
1.測量范圍：0~150℃(或用戶指定測量范圍)
2.傳感器：Pt100、Cu50二線制(熱電偶作為特殊訂貨)
3.測量通道數：2、3、4.
4.電氣隔離：輸入、輸出電磁隔離.
5.絕緣電阻:>100MΩ(500V)
6.絕緣強度:1500VDC/1分鐘.
7.基本精度:±0.5%
8.顯示精度:1.0級(數字顯示)2.5級(指針顯示).
9.引線電阻規定:0.35Ω(或按標牌說明).
10.輸出:兩線制4-20mA.最大32mA(當輸入開路時)
11.負載電阻:0~500Ω.(RL小于等于50(Vs-12).
12.電源電壓:Vs=16~45VDC.一般為24VDC.
13.環境溫度:-25℃~+75℃.
14.溫度漂移:<200ppm/℃.
15.安裝方式: 壁掛式:160(高)×110(寬)×56(厚);兩固定孔距離60mm.固定螺釘M4×10mm.
三、溫度遠傳監測儀工作原理

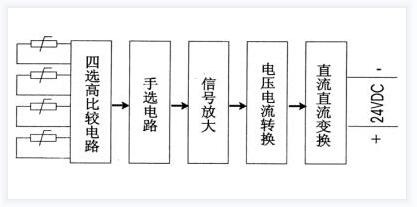

多路溫度遠傳監測儀是一臺最多支持四路輸入、自動選擇最大一路的4-20mA二線制輸出的信號隔離轉換器,它可就近安裝在測量點附近 ,二線制輸出同時作為信號傳輸和儀表的供電電源線.4~20mA輸出電流分為兩個部分,恒定的4mA電流作為測量零點,同時又是儀表電子線路的供電電流,而疊加在4mA上的0~16mA變化的電流是正比于被測量輸入信號的變化,例:0~150℃測量信號對應于4~20mA的電流信號輸出.熱電阻/熱電偶傳感器的測量信號通過輸入電路(選擇高信號)或選點輸入電路選中某一路信號,該信號通過放大和電壓/電流(V/I)轉換單元將放大器的輸出電壓轉換為4~20mA恒定電流輸出,原理框圖如下圖所示:
四、溫度遠傳監測儀產品選型
| XTRM-( )2( )/G |
通道數 |
2 |
通道數為2個 |
3 |
通道數為3個 |
4 |
通道數為4個 |
輸入信號 |
2 |
熱電阻:Pt100 |
溫度范圍 |
10 |
0～100℃ |
15 |
0～150℃ |
輸出形式 |
G |
4～20mA |
電源 |
D |
DC24V（可省略） |

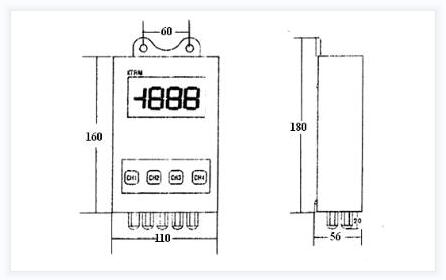

五、溫度遠傳監測儀儀表的結構及安裝尺寸
六、溫度遠傳監測儀電氣連接
儀表與外部Pt100熱電阻/熱電偶K的接線需打開儀表蓋以后進行,Pt100熱電阻/熱電偶K與表內歐式端子相連接.
指示儀表、記錄儀表,調節器等儀表能夠與電源串聯在輸出回路,輸出電流正比于溫度的變化,但獨立于電源的變化,其現場應用接線如下圖所示:
七、溫度遠傳監測儀儀表使用
開機后需預熱5分鐘,儀表的安裝應盡量靠近測量點,這樣可以充分利用二線制的如下優點:
- 高的抗干擾能力,因?yàn)樾盘?hào)是在高電平情況下傳送,達到抑止噪聲和外部干擾源的作用.
- 簡單的布線,即儀表從現場到控制室采用雙絞導線連接(熱電偶使用補償導線)就可以了,降低了布線的成本.
為了避免測量誤差,鉑熱電阻的引線電阻必須保證一定的數值,這里對于每一個Pt100的傳感器,引線電阻固定為0.35Ω, 0.35相對應導線的截面和長度如下所示:
截面積: 導線長度
1.5mm² 2×12m
或1.0mm² 2×10m
也可以取用任何截面的導線,但引線總電阻必須確保為0.35Ω,否則將會產生引線誤差.例如:引線電阻每變化0.38Ω將引起1℃的溫度誤差,輸入端的引線還要考慮對外磁場的屏蔽.
|
