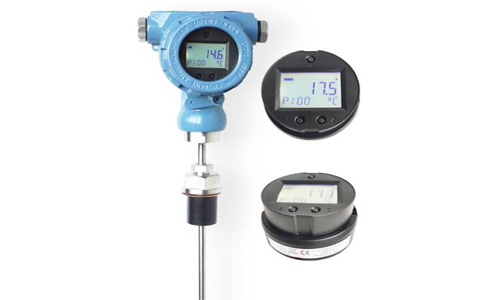

SK-SBW智能型一體化溫度變送器用于熱電阻（RTD）、熱電偶（TC）傳感器輸入，并將其信號轉換為二線制4~20mA DC 的電流信號傳輸給顯示儀、記錄儀、PLC、DCS等，實現對溫度的正確測量和控制。智能型一體化溫度變送器可通過HART協議組態。是現代工業現場、科研院所溫度測控的更新?lián)Q代產品，是集散系統、數字總線系統的必備產品。
智能型一體化溫度變送器應用場合
1.
智能型溫度變送器帶HART協議，用于將各種輸入信號轉換為4~20mA輸出信號
2.
輸入：熱電阻（RTD）、熱電偶（TC）
智能型一體化溫度變送器產品特點
1.帶高亮多參數液晶顯示，表頭可旋轉
2.通過HART協議，使用PDA手操器或PC進行組態
3.熱電阻輸入種類更多，多達11種
4.熱電偶輸入種類覆蓋廣泛
5.精度高，內置冷端補償
6.電氣隔離2000VAC
7.智能可編程：
輸入：熱電阻（RTD）、熱電偶（TC）、 輸出：4~20mA
輸入類型
| 型號 |
類型 |
測量范圍 |
最小測量范圍 |
熱電阻（RTD） |
Pt100 |
-200℃~850℃ |
10K |
Pt500、Pt1000 |
▲-200℃~250℃ |
10K |
Cu50、Cu100 |
-50℃~150℃ |
10K |
Ni100 |
-60℃~180℃ |
10K |
Ni500 |
▲-60℃~180℃ |
10K |
Ni1000 |
▲-60℃~150℃ |
10K |
熱電偶（TC） |
B |
0~1820Ω |
500K |
E |
-270~1000℃ |
50 K |
J |
-210~1200℃ |
50K |
K |
-270~1372℃ |
50K |
N |
-270~1300℃ |
50K |
R |
-50~1768℃ |
500K |
S |
-50~1768℃ |
500K |
T |
-270~400℃ |
50K |
▲需特殊定制 |
輸出
1.輸出信號：4~20mA 疊加Hart協議
2.最大負載：max.（V電源-7.5V）/0.022A（電流輸出）
3.測量方式：溫度—線性
4.電氣隔離：U=2000VAC
5.電路限制：≤22mA
6.響應時間：≤1S
7.飽和電流：低端3.8mA；高端20.5 mA
報警電流：傳感器損壞或傳感器斷路輸出為3.6mA或22mA（熱電偶TC除外）
環境條件
1.工作溫度：-40~85℃
2.儲藏溫度：-40~100℃
3.冷 凝：允許
4.防護等級：IP65、防塵、防噴水
5.抗 震 性：4g/2~150Hz
6.電壓影響：忽略不計
測量精度
1.表頭顯示精度：0.2% |≤0.2℃ 或 0.08％（特殊）
2.測量精度與所設的測量范圍有關
電源
供電電壓：U=7.5V~45V
智能型一體化溫度變送器產品選型：
型號 |
類別 |
感溫元件材料 |
現場顯示 |
安裝固定方式 |
接線盒形式 |
保護管直徑 |
隔爆標志 |
內芯結構 |
保護管特征 |
說 明 |
SK-SBW |
|
智能一體化溫度變送器 |
|
R |
|
熱電偶 |
Z |
|
熱電阻 |
|
N |
|
熱電偶分度號：K |
P |
|
熱電偶分度號：S |
R |
|
熱電偶分度號：B |
M |
|
熱電偶分度號：N |
E |
|
熱電偶分度號：E |
F |
|
熱電偶分度號：J |
C |
|
熱電偶分度號：T |
P |
|
熱電阻-Pt100 |
C |
|
熱電阻-Cu50 |
|
H |
|
帶HART協議不帶現場顯示 |
YH |
|
帶HART協議（液晶） |
|
1 |
|
無固定裝置 |
2 |
|
固定螺紋 |
3 |
|
活動法蘭 |
4 |
|
固定法蘭 |
5 |
|
直角活動法蘭 |
6 |
|
錐形固定螺紋 （S、R、B無） |
7 |
|
卡套螺紋 |
T |
|
特殊要求 |
|
3 |
|
防水式 |
4 |
|
防爆型 |
|
0 |
|
Ф16 |
1 |
|
Ф12 |
T |
|
特殊管徑 |
|
B |
|
隔爆 |
|
無 |
|
普通元件 |
K |
|
鎧裝元件 |
|
|
空白為304材質 |
F |
防腐型材質:316 |
F4 |
防腐型:不銹鋼襯四氟 |
N |
耐磨型 |
T |
特殊要求 |
SK-SBW |
Z |
P |
YH |
2 |
4 |
0 |
B |
K |
F |
典型型號選型 |
|
