特點
□適合各類工業現場能夠理想的替代國外同類產品；
□采用鍍銀觸點（標準產品）進口微動開關性能穩定可靠；
□進口橡膠/316L不銹鋼膜片/活塞式傳感器等多種膜片接液材質可選；
□SPDT或DPDT輸出；
□結構嚴密精巧，不可拆卸，傳動穩定可靠。
□精度：0.5級；重復性：±0.5%；
□量程：-0.1-40MPa可選（根據需要參數選型選擇合適的測量范圍，超過40MPa可定制）
□選型需提供使用位置的最大工作壓力；
基本參數
| 介質 |
氣體或液體 |
環境溫度 |
5%～95% |
外殼 |
壓鑄鋁+環氧樹脂涂層
密封墊圈的外殼 |
使用壽命 |
105循環
鍍銀觸點進口微動開關 |
外殼等級 |
符合IEC60529要求，IP65 |
抗震性 |
<Max . 2g |
設定精度 |
±0.5% |
防爆等級 |
增安隔爆 ExdeIICT6 Gb
Vmax=380V（最大允許通過電壓），
Imax=5A（最大允許通過電流）
（特殊要求請咨詢） |
觸點容量 |
切換差 |
不可調（參考選型表數據） |
防爆等級 |
本安防爆：ExiaIICT6 Ga
Vmax=50V（最大允許通過電壓），
Imax=5A（最大允許通過電流）
（特殊要求請咨詢） |
重復性誤差 |
<0.5% |
觸點容量 |
電氣接口 |
M20*1.5/1/2NPTF(標準） |
開關輸出 |
一個單刀雙擲（SPDT)輸出開關可接“常開型”或“常閉型”
二個單刀雙擲（DPDT)輸出開關可接“2常開型”或“2常閉型” |
過程接口 |
1/2NPTF多種接口和安裝形式可選 |
環境溫度 |
-40℃～+85℃ |
介質溫度 |
-25-85℃（其它高溫型介質可咨詢定制） |
產品選型附加選項
| E |
增安隔爆 ExdeIICT6 Gb |
N |
特殊壓力接口（標明） |
2205 |
雙相不銹鋼 |
EA |
本安防爆：ExiaIICT6 Ga |
D1 |
DPDT同步選項 |
M1 |
工廠對開關進行單點設置 |
2507 |
雙相不銹鋼 |
D2 |
DPDT不同步選項 |
M2 |
工廠對開關進行雙點設置 |
Mondel |
蒙乃爾 |
A |
高觸點容量 |
Z1 |
平裝安裝支架 |
HC |
哈氏合金 |
B |
不銹鋼位號 |
Z2 |
管裝安裝支架 |
Ta |
鉭材 |
DZ |
定制接口材質 |
16 |
316L材料 |
AU觸點 |
金觸點 |
選型表
KS-PKM系列：丁腈橡膠(Buna-N)膜片及0型圈，1/2”NPTF壓力接口鋁合金材質
(其它材質及壓力接口可定制)
產品型號 |
可調范圍
(Pa)KPa |
死區 |
傳感膜片材質 |
接口材質 |
其它接口材質見附件材質選項表 |
KS-PKML012 |
120～1240Pa |
≤50Pa |
丁腈橡膠 |
鋁合金 |
KS-PKML062 |
0.62～12.4KPa |
≤0.2KPa |
丁腈橡膠 |
鋁合金 |
KS-PKML249 |
2.49～62.23KPa |
≤2KPa |
丁腈橡膠 |
鋁合金 |
工作壓力：1.4MPa 最大工作壓力：2.8MPa |
KS-PGM系列：焊接316L不銹鋼膜片 1/2NPTF壓力接口不銹鋼304
(其它材質及壓力接口可定制)
產品型號 |
可調范圍
KPa |
死區 |
傳感膜片材質 |
接口材質 |
其它接口材質見選型附加選項表 |
KS-PGM062 |
0.62～12.4KPa |
≤0.5KPa |
316L |
304 |
KS-PGM249 |
2.49～62.23KPa |
≤3KPa |
316L |
304 |
工作壓力：0.35MPa 最大工作壓力：0.7MPa |
KS-PKM系列：丁腈橡膠(Buna-N)膜片及0型圈，1/2”NPTF壓力接口鋁合金材質
(其它材質及壓力接口可定制)
產品型號 |
可調范圍
(KPa)MPa |
死區 |
傳感膜片材質 |
接口材質 |
其它接口材質見附件材質選項表 |
KS-PKMC100 |
10～210KPa |
≤5KPa |
丁腈橡膠 |
鋁合金 |
KS-PKMC200 |
20～690KPa |
≤20KPa |
丁腈橡膠 |
鋁合金 |
工作壓力：3.45MPa 最大工作壓力： 4.2MPa |
KS-PKMC600 |
0.06～2.07MPa |
≤35KPa |
丁腈橡膠 |
鋁合金 |
KS-PKM1000 |
0.1～3.45MPa |
≤60KPa |
丁腈橡膠 |
鋁合金 |
工作壓力：10.3MPa 最大工作壓力：17.2MPa |
KS-PGM系列：焊接316L不銹鋼膜片 1/2NPTF壓力接口不銹鋼304
(其它材質及壓力接口可定制)
產品型號 |
可調范圍
(KPa)MPa |
死區 |
傳感膜片材質 |
接口材質 |
其它接口材質見選型附加選項表 |
KS-PGM700 |
7～140KPa |
≤4KPa |
316L |
304 |
KS-PGM014 |
14～340KPa |
≤15KPa |
316L |
304 |
KS-PGM030 |
30-690KPa |
≤20KPa |
316L |
304 |
KS-PGM060 |
0.06～1.38MPa |
≤35KPa |
316L |
304 |
工作壓力：3.45MPa 最大工作壓力：6.9MPa |
KS-PGM系列：焊接316L不銹鋼膜片 1/2NPTF壓力接口不銹鋼304
(其它材質及壓力接口可定制)
產品型號 |
可調范圍
(KPa)MPa |
死區 |
傳感膜片材質 |
接口材質 |
其它接口材質見選型附加選項表 |
KS-PGM100 |
0.1～2MPa |
≤50KPa |
316L |
304 |
KS-PGMH140 |
0.14～3.45MPa |
≤0.18MPa |
316L |
304 |
KS-PGMH210 |
0.21～6.89MPa |
≤0.45MPa |
316L |
304 |
工作壓力：10MPa 最大工作壓力：17MPa |
KS-PGMH550 |
0.55～11.72MPa |
≤0.6MPa |
316L |
304 |
工作壓力：13MPa 最大工作壓力：17MPa |
KS-PKM系列：丁腈橡膠(Buna-N)膜片及0型圈，1/2”NPTF壓力接口鋁合金材質
(其它材質及壓力接口可定制)
產品型號 |
可調范圍
MPa |
死區 |
傳感膜片材質 |
接口材質 |
其它接口材質見附件材質選項表 |
KS-PGKH210 |
0.21～6.89MPa |
≤0.25MPa |
丁腈橡膠 |
鋁合金 |
KS-PGKH690 |
0.69～11.72MPa |
≤0.35MPa |
丁腈橡膠 |
鋁合金 |
KS-PGKH860 |
0.86～20.68MPa |
≤0.45MPa |
丁腈橡膠 |
鋁合金 |
KS-PGKH483 |
4.83～34.47MPa |
≤0.55MPa |
丁腈橡膠 |
鋁合金 |
工作壓力41.5MPa 最大工作壓力： 60MPa |

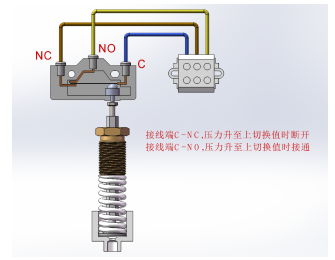

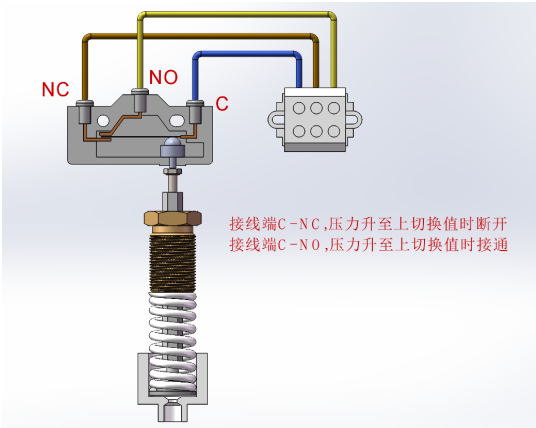

產品原理接線圖

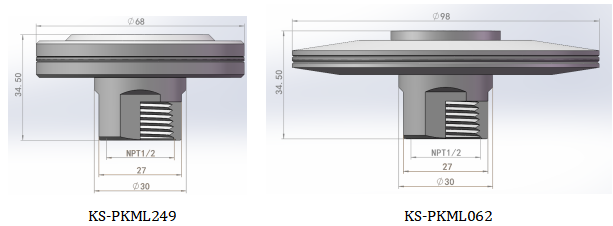

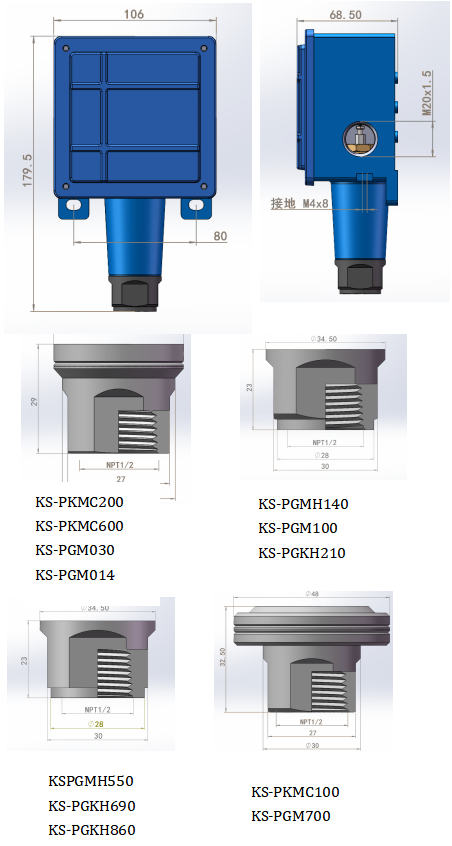

外形及連接示意圖
差壓控制器
特點
□適合各類工業現場能夠理想的替代國外同類產品；
□采用鍍銀觸點（標準產品）進口微動開關性能穩定可靠；
□進口橡膠/316L不銹鋼膜片/活塞式傳感器等多種膜片接液材質可選；
□SPDT或DPDT輸出；
□結構嚴密精巧，不可拆卸，傳動穩定可靠。
□精度：0.5級；重復性：±0.5%；
□量程：-0.1-3.5MPa可選（根據需要參數選型選擇合適的測量范圍，超過3.5MPa可定制）
□選型需提供使用位置的最大工作壓力；
基本參數
介質 |
氣體或液體 |
環境溫度 |
5%～95% |
外殼 |
壓鑄鋁+環氧樹脂涂層
密封墊圈的外殼 |
使用壽命 |
105循環
鍍銀觸點進口微動開關 |
外殼等級 |
符合IEC60529要求，IP65 |
抗震性 |
<Max . 2g |
設定精度 |
±0.5% |
防爆等級 |
增安隔爆 ExdeIICT6 Gb
Vmax=380V（最大允許通過電壓），
Imax=5A（最大允許通過電流）
（特殊要求請咨詢） |
觸點容量 |
切換差 |
不可調（參考選型表數據） |
防爆等級 |
本安防爆：ExiaIICT6 Ga
Vmax=50V（最大允許通過電壓），
Imax=5A（最大允許通過電流）
（特殊要求請咨詢） |
重復性誤差 |
<0.5% |
觸點容量 |
電氣接口 |
M20*1.5/1/2NPTF(標準） |
開關輸出 |
一個單刀雙擲（SPDT)輸出開關可接“常開型”或“常閉型”
二個單刀雙擲（DPDT)輸出開關可接“2常開型”或“2常閉型” |
過程接口 |
1/2NPTF多種接口和安裝形式可選 |
環境溫度 |
-40℃～+85℃ |
介質溫度 |
-25-85℃（其它高溫型介質可咨詢定制） |
產品選型附加選項
E |
增安隔爆 ExdeIICT6 Gb |
N |
特殊壓力接口（標明） |
2205 |
雙相不銹鋼 |
EA |
本安防爆：ExiaIICT6 Ga |
D1 |
DPDT同步選項 |
M1 |
工廠對開關進行單點設置 |
2507 |
雙相不銹鋼 |
D2 |
DPDT不同步選項 |
M2 |
工廠對開關進行雙點設置 |
Mondel |
蒙乃爾 |
A |
高觸點容量 |
Z1 |
平裝安裝支架 |
HC |
哈氏合金 |
B |
不銹鋼位號 |
Z2 |
管裝安裝支架 |
Ta |
鉭材 |
DZ |
定制接口材質 |
16 |
316L材料 |
AU觸點 |
金觸點 |
選型表
KS-CKM系列：丁腈橡膠(Buna-N)膜片及0型圈，1/4”NPTF壓力接口鋁合金材質
(其它材質及壓力接口可定制)
產品型號 |
可調范圍
(Pa)KPa |
死區 |
傳感膜片材質 |
接口材質 |
其它接口材質見選型附加選項表 |
KS-CKM005 |
50～1740Pa |
≤60Pa |
丁腈橡膠 |
鋁合金 |
KS-CKM025 |
250～4970Pa |
≤200Pa |
丁腈橡膠 |
鋁合金 |
KS-CKM124 |
1.24～12.49KPa |
≤600Pa |
丁腈橡膠 |
鋁合金 |
KS-CKM249 |
2.49～49.7KPa |
≤2.5KPa |
丁腈橡膠 |
鋁合金 |
工作壓力：0.15MPa 最大工作壓力： 3MPa |
KS-CKM系列：丁腈橡膠(Buna-N)膜片及0型圈，1/4”NPTF壓力接口鋁合金材質
(其它材質及壓力接口可定制)
產品型號 |
可調范圍
KPa |
死區 |
傳感膜片材質 |
接口材質 |
其它接口材質見選型附加選項表 |
KS-CKMC10 |
10～140KPa |
≤7KPa |
丁腈橡膠 |
鋁合金 |
KS-CKMC20 |
20～206KPa |
≤11KPa |
丁腈橡膠 |
鋁合金 |
KS-CKMC30 |
30～340KPa |
≤15KPa |
丁腈橡膠 |
鋁合金 |
KS-CKMC70 |
70～860KPa |
≤40KPa |
丁腈橡膠 |
鋁合金 |
工作壓力：3.4MPa 最大工作壓力： 7MPa |
KS-CGM系列：焊接316L不銹鋼膜片 1/4NPTF壓力接口不銹鋼304
(其它材質及壓力接口可定制)
產品型號 |
可調范圍
(KPa)MPa |
死區 |
傳感膜片材質 |
接口材質 |
其它接口材質見選型附加選項表 |
KS-CGM030 |
30～206KPa |
≤10KPa |
316L |
304 |
KS-CGM070 |
70～860KPa |
≤0.04MPa |
316L |
304 |
KS-CGM340 |
0.34～1.72MPa |
≤0.06MPa |
316L |
304 |
工作壓力：2.5MPa 最大工作壓力：6MPa |
KS-CKM系列：丁腈橡膠(Buna-N)膜片及0型圈，1/4”NPTF壓力接口鋁合金材質
(其它材質及壓力接口可定制)
產品型號 |
可調范圍
MPa |
死區 |
傳感膜片材質 |
接口材質 |
其它接口材質見選型附加選項表 |
KS-CKMH340 |
0.34～1.72MPa |
≤80KPa |
丁腈橡膠 |
鋁合金 |
KS-CKMH690 |
0.69～3.45MPa |
≤170KPa |
丁腈橡膠 |
鋁合金 |
工作壓力：7MPa 最大工作壓力：17MPa |
產品原理接線圖
外形及連接示意圖
負壓控制器
特點
□適合各類工業現場能夠理想的替代國外同類產品；
□采用鍍銀觸點（標準產品）進口微動開關性能穩定可靠；
□進口橡膠/316L不銹鋼膜片/活塞式傳感器等多種膜片接液材質可選；
□SPDT或DPDT輸出；
□結構嚴密精巧，不可拆卸，傳動穩定可靠。
□精度：0.5級；重復性：±0.5%；
□量程：-0.1-40MPa可選（根據需要參數選型選擇合適的測量范圍，超過40MPa可定制）
□選型需提供使用位置的最大工作壓力；
基本參數
| 介質 |
氣體或液體 |
環境溫度 |
5%～95% |
外殼 |
壓鑄鋁+環氧樹脂涂層
密封墊圈的外殼 |
使用壽命 |
105循環
鍍銀觸點進口微動開關 |
外殼等級 |
符合IEC60529要求，IP65 |
抗震性 |
<Max . 2g |
設定精度 |
±0.5% |
防爆等級 |
增安隔爆 ExdeIICT6 Gb
Vmax=380V（最大允許通過電壓），
Imax=5A（最大允許通過電流）
（特殊要求請咨詢） |
觸點容量 |
切換差 |
不可調（參考選型表數據） |
防爆等級 |
本安防爆：ExiaIICT6 Ga
Vmax=50V（最大允許通過電壓），
Imax=5A（最大允許通過電流）
（特殊要求請咨詢） |
重復性誤差 |
<0.5% |
觸點容量 |
電氣接口 |
M20*1.5/1/2NPTF(標準） |
開關輸出 |
一個單刀雙擲（SPDT)輸出開關可接“常開型”或“常閉型”
二個單刀雙擲（DPDT)輸出開關可接“2常開型”或“2常閉型” |
過程接口 |
1/2NPTF多種接口和安裝形式可選 |
環境溫度 |
-40℃～+85℃ |
介質溫度 |
-25-85℃（其它高溫型介質可咨詢定制） |
產品選型附加選項
| E |
增安隔爆 ExdeIICT6 Gb |
N |
特殊壓力接口（標明） |
2205 |
雙相不銹鋼 |
EA |
本安防爆：ExiaIICT6 Ga |
D1 |
DPDT同步選項 |
M1 |
工廠對開關進行單點設置 |
2507 |
雙相不銹鋼 |
D2 |
DPDT不同步選項 |
M2 |
工廠對開關進行雙點設置 |
Mondel |
蒙乃爾 |
A |
高觸點容量 |
Z1 |
平裝安裝支架 |
HC |
哈氏合金 |
B |
不銹鋼位號 |
Z2 |
管裝安裝支架 |
Ta |
鉭材 |
DZ |
定制接口材質 |
16 |
316L材料 |
AU觸點 |
金觸點 |
選型表
KS-VKM系列：丁腈橡膠及1/2NPTF壓力接口鋁合金材質（其他接口和材質可定制）
產品型號 |
可調范圍
KPa |
死區 |
傳感膜片材質 |
接口材質 |
其它接口材質見選型附加選項表 |
KS-VKM0020 |
2～0～2KPa |
≤50Pa |
丁腈橡膠 |
鋁合金 |
KS-VKM010 |
10～0～10KPa |
≤300Pa |
丁腈橡膠 |
鋁合金 |
KS-VKM0100 |
-101～0～101KPa |
≤4KPa |
丁腈橡膠 |
鋁合金 |
工作壓力：1.4MPa 最大工作壓力：2.8MPa |
產品原理接線圖
外形及連接示意圖

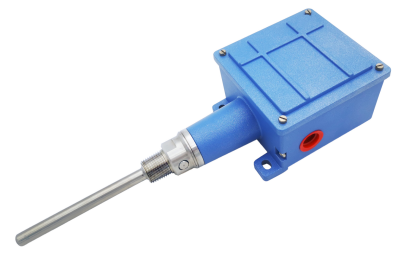

主要技術指標
| 環境溫度 |
-10℃～40℃ |
重復性 |
±5%FS |
防護等級 |
IP65 |
最高使用壓力 |
6MPa |
連接形式 |
直插型（溫包外徑Φ10mm，可定制其它規格，可選） |
電氣接口 |
M20*1.5內螺紋 |
毛細管長度 |
1.5m(或用戶要求） |
溫包長度 |
L=80 100 150 200... |
電氣參數 |
380V/15A |
防爆等級 |
增安隔爆 ExdeIICT6 Gb 本安防爆：ExiaIICT6 Ga |
量程表
| 量程代號 |
調節范圍℃ |
切換差 |
最高使用溫度℃ |
A |
B |
KS-W-GTP80 |
30～80 |
≤3 |
3～10 |
95 |
KS-W-GTP100 |
40～100 |
≤4 |
4～12 |
110 |
KS-W-GTP150 |
80～150 |
≤5 |
5～15 |
180 |
KS-W-GTP200 |
100～200 |
≤8 |
8～20 |
230 |
KS-W-GTP250 |
100～250 |
≤10 |
10～20 |
280 |
KS-W-GTP300 |
100～300 |
≤10 |
10～20 |
320 |
最大工作壓力：2.5MPa 耐壓：3MPa
其它工作壓力和耐壓可特殊定制 |
產品原理接線圖

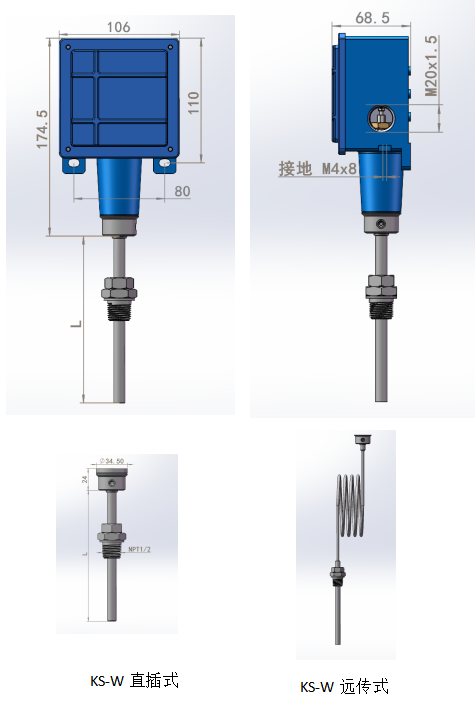

外形及連接示意圖
|
