SKCYW系列超聲波液位計
超聲波液位計可采用二線制、三線制或四線制技術，供電回路和信號輸出回路獨立，當采用直流24v供電時，可使用一根3芯電纜線，供電負端和信號輸出負端共用一根芯線；當采用交流220v供電時，或者當采用直流24v供電，要求供電回路與信號輸出回路完全隔離時，應使用一根4芯電纜線。直流或交流供電，具有4~20mADC，高低位開關量輸出。
超聲波液位計應用：
1、測量流量、液位、低表壓、真空和比重
2、兩線制最大量程可達30m
3、四線制最大量程可達40m
4、最小分辨率1mm
5、LCD／LED大顯示屏
6、智能信號處理技術
7、配有高低位雙繼電器（僅四線制）
8、全塑料防腐外殼（防護等級lP67）
9、換能器結構（小量程物位計法蘭安裝時，對法蘭接管長度無要求）
10、簡單的按鍵設定參數（無需等待容器排空或加滿，無需附加的遙控器）
11、靈活的安裝方式（螺紋/法蘭、固定孔/支架）
螺紋尺寸：M48*2 M60*2
超聲波液位計技術參數
| 功能 | 一體型 |
分體型 |
量程 |
5米;10米;15米;20米;30米;40米;50米;60米; |
5米;10米;15米;20米;30米;40米;50米;60米;70米; |
測量精度 |
0.5%-1.0% |
0.5%-1.0% |
分辨率 |
3mm或0.1%（取大者） |
3mm或0.1%（取大者） |
顯示 |
中文液晶顯示 |
中文液晶顯示 |
模擬輸出 |
4線制4～20mA/510Ω負載 |
4～20mA/510Ω負載 |
繼電器輸出 |
可選配2組AC250V/8A |
（可選配）單通道為2組，雙通道是4組AC250V/8A或DC30V/5A狀態可編程 |
供電 |
標配24VDC |
標配220VAC+15%50Hz |
環境溫度 |
顯示儀表-20～+60℃， |
顯示儀表-20～+60℃， |
通信 |
可選485，232通信（廠家協議） |
可選485，232通信（廠家協議） |
防護等級 |
顯示儀表IP65，探頭IP68 |
顯示儀表IP65，探頭IP68 |
探頭電纜 |
無 |
可達100米，標配10米 |
探頭安裝 |
根據量程和探頭的選型 |
根據量程和探頭的選型 |
產品功耗 |
分體式用24V電源供電，不帶繼電器功耗是100mA，帶一個繼電器是要120mA，2路繼電器145mA,3路繼電器要170mA，4路繼電器要190mA. |
|
產品功耗 |
一體式四線制用24V電源供電，不帶繼電器功耗是80mA，帶一個繼電器是要105mA，2路繼電器130mA, |
|
產品功耗 |
一體式二線制用24V電源供電，不能帶繼電器，功耗是30mA。具體功率如下： |
|
超聲波物位計安裝尺寸

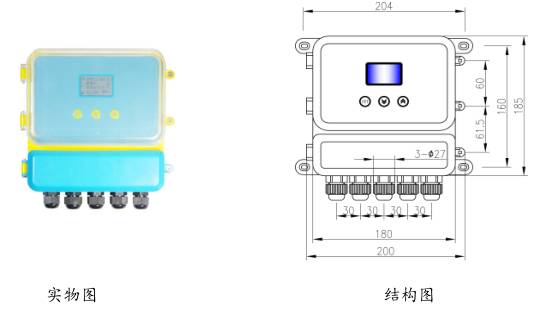

⑴ 分體式超聲波物位計標準型：

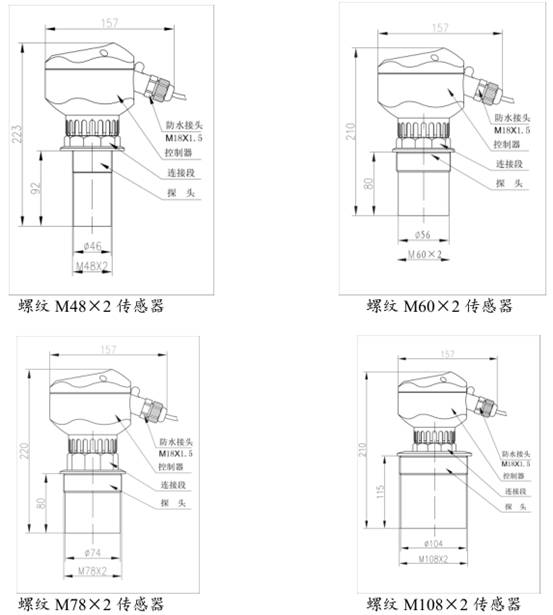

(2)一體式超聲波物位計增強型

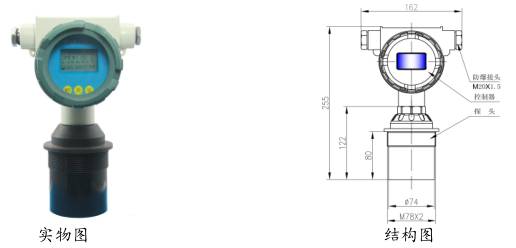

(3)一體式超聲波物位計防爆型：
超聲波液位計產品選型
SKCYW— |
超聲波液位計 |
|||
型式 |
A |
一體式兩線制（常規） |
||
B |
一體式三線制 |
|||
C |
一體式四線制 |
|||
D |
分體式四線制精簡型 |
|||
E |
分體式四線制標準型 |
|||
量程 |
2 |
L=0~2000mm |
||
3 |
L=0~3000mm |
|||
...... |
...... |
|||
30 |
L=0~30000mm |
|||
客戶指定 |
L=0~Nmm |
|||
電源電壓 |
D |
DC24V LCD液晶顯示 |
||
E |
DC24V LED數碼管顯示 |
|||
A |
AC220V LCD液晶顯示 |
|||
探頭加長 |
**mm |
|||
