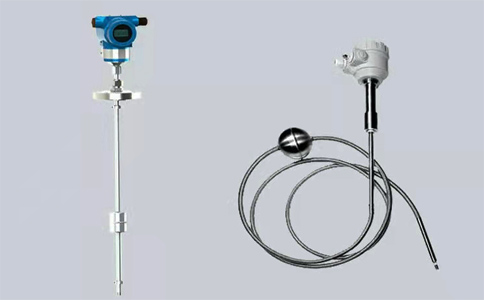

磁致伸縮液位計概述
SK-CZSS系列磁致伸縮液位計是基于磁致伸縮材料的魏德曼效應一種新型的液位計，提供高速、可靠、準確、連續的位置信號。
該系列液位計可同時測量一個或兩個浮球的絕對位置，以模擬量或數字量形式輸出，模擬量輸出形式二線制4-20mA+Hart；數字量輸出采用RS485（Modbus協議）串行通信方式。其中液位型液位計工作時可以是一個或兩個浮球，浮球可分別懸浮于液罐中的液-氣分界面和液-液分界面，并與之同步運動，實現液罐液面或界面的實時檢測。
磁致伸縮液位計內芯包含：柔性測桿、放大模塊、主板模塊和濾波模塊等。可輕松滿足OEM客戶的要求。友好的按鍵操作模式，標準的安裝尺寸。
磁致伸縮液位計特點
- 支持多液位同步檢測，精度佳、重復性好
- 連續測量，絕對位置輸出，重啟無須歸零位
- 使用壽命長、性能穩定可靠
- 使用方便，具有多種輸出方式（二線制4-20mA+Hart，雙路4-20mA，Modbus協議）
- 支持5點溫度測量
- 現場顯示方便維護
- 方便調試，按鍵調試和遠程調試
- 測桿支持高溫，達200℃（高溫型）
- 放大模塊與主板模塊可以隨意組合，自動匹配。
磁致伸縮液位計技術參數
| 輸出形式 |
二線制4-20mA+Hart，雙路4-20mA |
Modbus |
輸出參量 |
液面、界面 |
液面、界面、溫度(5點) |
有效量程 |
100~20000mm |
測點個數 |
1個、2個 |
分辨力 |
16位D/A |
最高可達0.1mm |
非線性誤差 |
≤滿量程的±0.05% |
示值誤差 |
≤滿量程的±0.1% |
溫度性能 |
≤100ppm/℃ |
響應時間 |
100ms |
工作電壓 |
額定工作電壓：24Vdc；
正常工作電壓：10～30Vdc |
工作電流 |
<25mA（隨量程大小變化） |
<50mA（隨量程大小變化） |
負載特性 |
電源供電24V，電流輸出時最大負載500Ω |
- |
測量盲區 |
上盲區≤100mm；下盲區≤100mm |
溫度 |
環境溫度：-30℃～+70℃；
介質溫度：-40℃～+85℃（普通型）；-40℃～+200℃（高溫型）。 |
極性保護 |
串聯二極管 |
電磁兼容 |
符合《GB 21117-2007-T 磁致伸縮液位計》標準 |
絕緣電阻 |
20M（100V） |
絕緣強度 |
500V |
其他功能 |
具備現場顯示和設置功能。 |
磁致伸縮液位計產品選型
| SK-CZSS |
磁致伸縮液位變送器（輸出4～20mA） |
|
A |
304不銹鋼 |
探桿材料 |
B |
316不銹鋼 |
F |
304+F46（防腐） |
|
D |
頂部安裝（浮球式，配套磁翻板） |
安裝結構 |
X |
底部安裝(捆綁式，配套磁翻板用） |
|
F |
FL |
法蘭規格（DN80、DN100等） |
連接形式 |
|
無 |
無安裝方式 |
G |
桿式 |
探桿類型 |
L |
纜式 |
|
CW |
－40～80ºC |
測量溫度 |
GW |
－40～200ºC |
|
YW |
1個液位 |
輸出信號 |
JW |
2個液位(界位） |
YWH |
1個液位+HART協議 |
|
X |
無第二路4~20mA輸出 |
第二路模擬輸出 |
X2 |
有第二路4~20mA輸出 |
O |
普通型 |
防爆選項 |
D |
隔爆型 |
E |
本安型 |
|
-□ |
安裝高度 |
|
-□ |
測量范圍 |
|
-□ |
介質密度(g/cm3) |
|
-□ |
工作壓力(MPa) |
注：1、選配法蘭時請注明法蘭材質選配其它規格的法蘭請?zhí)峁┰敿?xì)圖紙；
2、需要提供其它連接螺紋是請?jiān)谟嗀浨白稍儭?
訂貨須知：
訂貨時請寫明被測介質名稱、工作壓力、介質溫度、測量范圍情況等.
|
