1.液面的遷移
    應用差壓變送器測量液面時，如果差壓變送器的正、負壓室與容器的取壓點處在同一水平面上，就不需要遷移。而在實際應用中，出于對設備安裝位置和便于維護等方面的考慮，測量?jī)x表不一定都能與取壓點在同一水平面上；又如被測介質是強腐蝕性或重粘度的液體，不能直接把介質引入測壓儀表，必須安裝隔離液罐，用隔離液來傳遞壓力信號，以防被測儀表被腐蝕。這時就要考慮介質和隔離液的液柱對測壓儀表讀數的影響。
    差壓變送器測量液位安裝方式主要有三種，為了能夠正確指示液位的高度，差壓變送器必須做一些技術處理——即遷移。遷移分為無遷移、負遷移和正遷移.。
1.1 無遷移
    將差壓變送器的正、負壓室與容器的取壓點安裝在同一水平面上，如圖1所示。


    設A點的壓力為P-，B點的壓力為P+，被測介質的密度為ρ，重力加速度為g，則ΔP= P+- P-=ρgh+ P-- P-=ρgh；如果為敞口容器，P-為大氣壓力，ΔP=P+=ρgh，由此可見，如果差壓變送器正壓室和取壓點相連，負壓室通大氣，通過測B點的表壓力就可知液面的高度。
    當液面由h=0變化為h=hmax時，差壓變送器所測得的差壓由ΔP=0變?yōu)?Delta;P=ρghmax，輸出由4mA變?yōu)?0mA。
    假設差壓變送器對應液位變化所需要的儀表量程為30kPa，當液面由空液面變?yōu)闈M(mǎn)液面時，所測得的差壓由0變?yōu)?0kPa，其特性曲線如圖4中的所示。

1.2 負遷移
    如圖2所示，為了防止密閉容器內的液體或氣體進入差壓變送器的取壓室，造成引壓管線的堵塞或腐蝕，在差壓變送器的正、負壓室與取壓點之間分別裝有隔離液罐，并充以隔離液，其密度為ρ1。
當H=0時，P+=ρ1gh1 P-=ρ1g(H+h1)  ΔP= P+- P-=-ρ1gH
當H=Hmax時，P+=ρ1gh1 +ρgH P-=ρ1g（H+h1）
ΔP= P+- P-=ρgH-ρ1gH=(ρ-ρ1)gH
    當H=0時，ΔP=-ρ1gH，在差壓變送器的負壓室存在一靜壓力ρ1gH，使差壓變送器的輸出小于4mA。當H=Hmax時，ΔP=(ρ-ρ1)gHmax，由于在實際工作中ρ1》ρ，所以，在最高液位時，負壓室的壓力也遠大于正壓室的壓力，使儀表輸出仍小于實際液面所對應的儀表輸出。這樣就破壞了變送器輸出與液位之間的正常關系。為了使儀表輸出和實際液面相對應，就必須把負壓室引壓管線這段H液柱產生的靜壓力ρ1gH消除掉，要想消除這個靜壓力，就要調校差壓變送器,也就是對差壓變送器進行負遷移，ρ1gH這個靜壓力叫做遷移量。
    調校差壓變送器時，負壓室接輸入信號，正壓室通大氣。假設儀表的量程為30kPa，遷移量ρ1gH=30kPa，調校時，負壓室加壓30kPa，調整差壓變送器零點旋鈕，使其輸出為4mA；之后，負壓室不加壓，調整差壓變送器量程旋鈕，直至輸出為20mA，中間三點按等刻度校驗。輸入與輸出的關系見表1)

    當液面由空液面升至滿液面時，變送器差壓由ΔP=-30kPa變化至ΔP=0kPa，輸出電流值由4mA變?yōu)?0mA，其特性曲線如圖4中的所示。
1.3 正遷移
    在實際測量中，變送器的安裝位置往往與最低液位不在同一水平面上，如圖3所示。容器為敞口容器，差壓變送器的位置比最低液位低h距離，ΔP=P =ρgH+ρgh。
當H=0時，ΔP=ρgh，在差壓變送器正壓室存在一靜壓力，使其輸出大于4mA。
當H=Hmax時，ΔP=ρgH+ρgh，變送器輸出也遠大于20mA，因此，也必須把ρgh這段靜壓力消除掉，這就是正遷移。

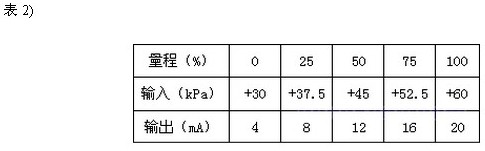

    調校時，正壓室接輸入信號，負壓室通大氣。假設儀表量程仍為30kPa，遷移量ρgh=30kPa。 輸入與輸出的關系見表2)。

    其特性曲線如圖4中的所示。如果現場所選用的差壓變送器屬智能型，能夠與HART手操器進行通訊協議，可以直接用手操器對其進行調校。
1.4 測量范圍、量程范圍和遷移量的關系

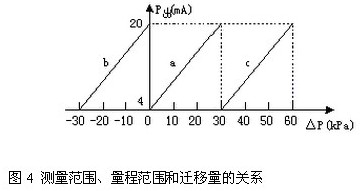

    差壓變送器的測量范圍等于量程和遷移量之和，即測量范圍=量程范圍+遷移量。如圖4所示，a量程為30kPa，無遷移量，測量范圍等于量程為30kPa；b量程為30kPa，遷移量為-30kPa，測量范圍為-30～0kPa；c量程為30kPa，遷移量為30kPa，測量范圍為30～60kPa。

    由此可見，正、負遷移的輸入、輸出特性曲線為不帶遷移量的特性曲線沿表示輸入量的橫坐標平移。正遷移向正方向移動，負遷移向負方向移動，而且移動的距離即為遷移量。
    綜上所述，正、負遷移的實質是通過調校差壓變送器，改變量程的上、下限值，而量程的大小不變。如果從負壓室來看，也可以簡單理解為正遷移，好比在負壓室增加ρgh遷移量，而正遷移好比在負壓室減少ρgh遷移量。
利用遷移原理對液面測量方法進行改進
    從以上分析中可以了解到差壓變送器測液面正、負遷移的原理，這樣在實際應用中，就可以根據生產裝置的工藝情況和儀表的使用條件及周?chē)�環境等靈活應用，對液面的測量方法進行相應的改進。
