SK-SBW系列一體化溫度變送器與工業熱電偶、熱電阻配套使用，采用二線制傳輸方式（兩根導線作為電源輸入和信號輸出的公用傳線）。將工業熱電偶、熱電阻信號轉換成與輸入信號或與溫度信號成線性的4-20mA、0-10mA的輸出信號。溫度變送器可直接安裝在熱電偶、熱電阻的接線盒內與之形成一體化結構。它作為新一代測溫儀表可廣泛應用與冶金、石油、化工、電力、輕工、紡織、食品、國防以及科研等工業部門。

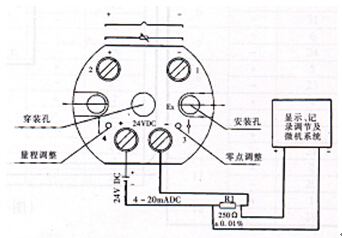

熱電偶一體化溫度變送器接線
    熱電偶一體化變送器的接線如圖所示。端子4接24V電源正端、端子3為4～20mA電流輸出端，該端經負載電阻R1后回到24V電源負端。端子2接熱電偶正，1接熱電偶負。變送器有零點及量程調節電位器，便于用戶進行微量調整。

熱電阻一體化溫度變送器接線
