電磁流量計為了在安裝異徑管后不過多影響流速場的分布，不影響其精度，能把異徑管視為直管段的一部分，要求異徑管錐角α不大于15°，越小越好。
    若待測管道流速偏低，加裝漸縮/漸擴異徑管如圖C.1選擇較小口徑電磁流量計，以適應其流速范圍。

總的壓力損失△P為
△P=△P1+△P2+△P3= {（ ξ₁+ ξ₂）}V²₂ +ξ3 V²₁}Pa

式中：:Ρ——流體密度，kg/m³；
△P1，△P2，△P3——分別為漸縮管、流量傳感器、漸擴管的壓力損失，Pa

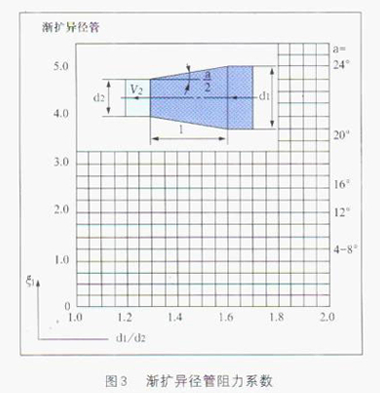

ξ₁， ξ₂——分別為漸縮管、漸擴管的阻力系數，圖2和圖3

ξ2——流量傳感器的阻力系數，一般為0.02
V1，V2——分別為管道、流量傳感器的流速，m/s。
